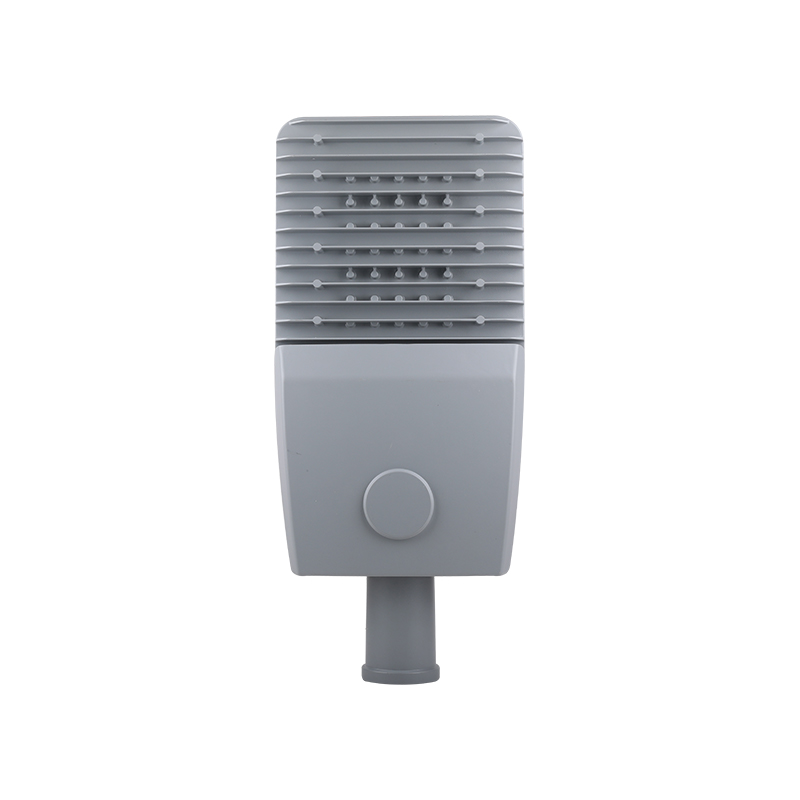

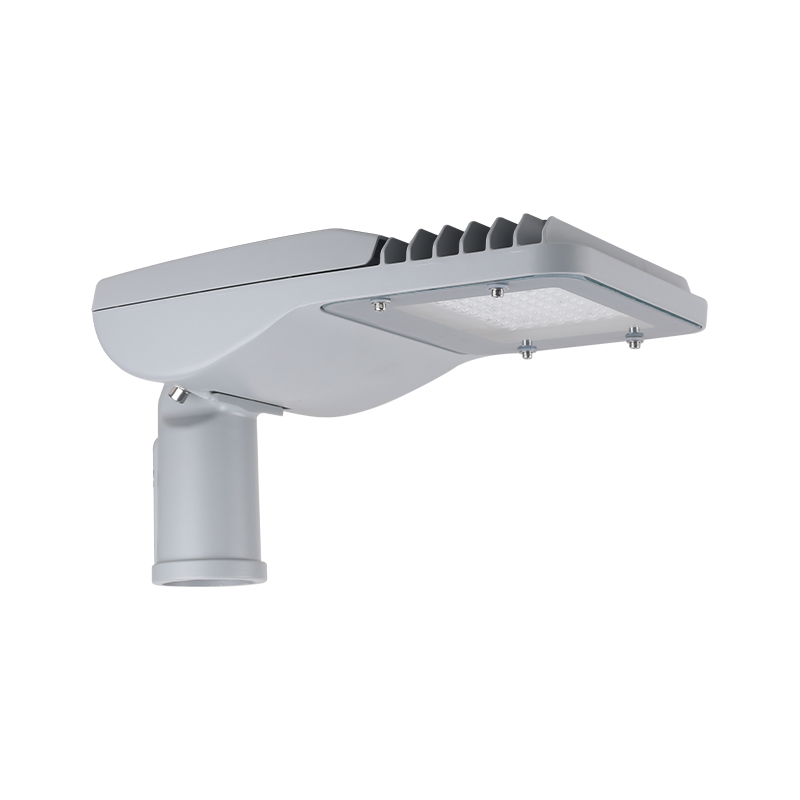

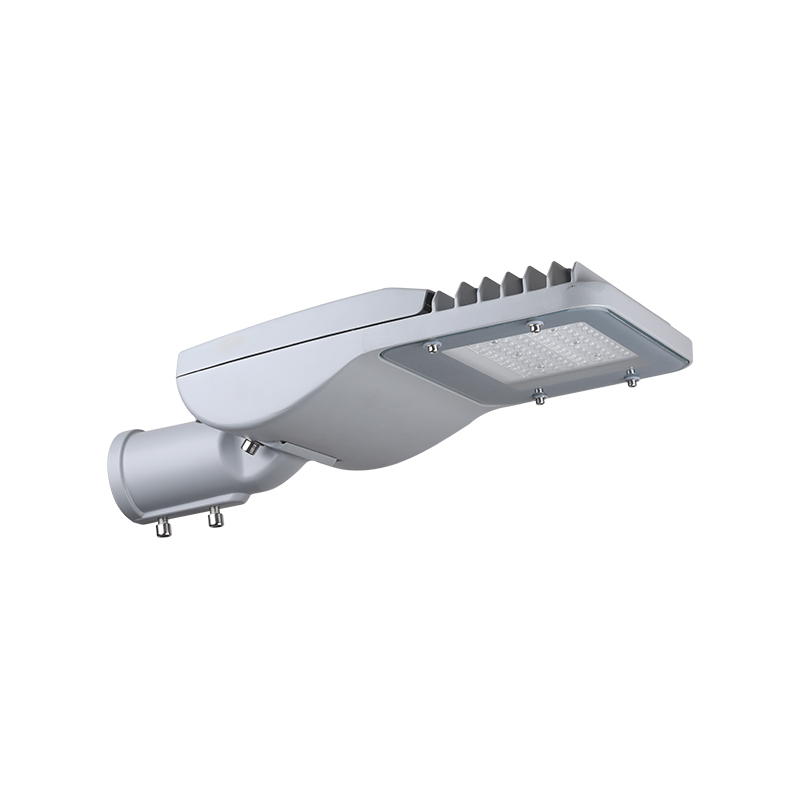

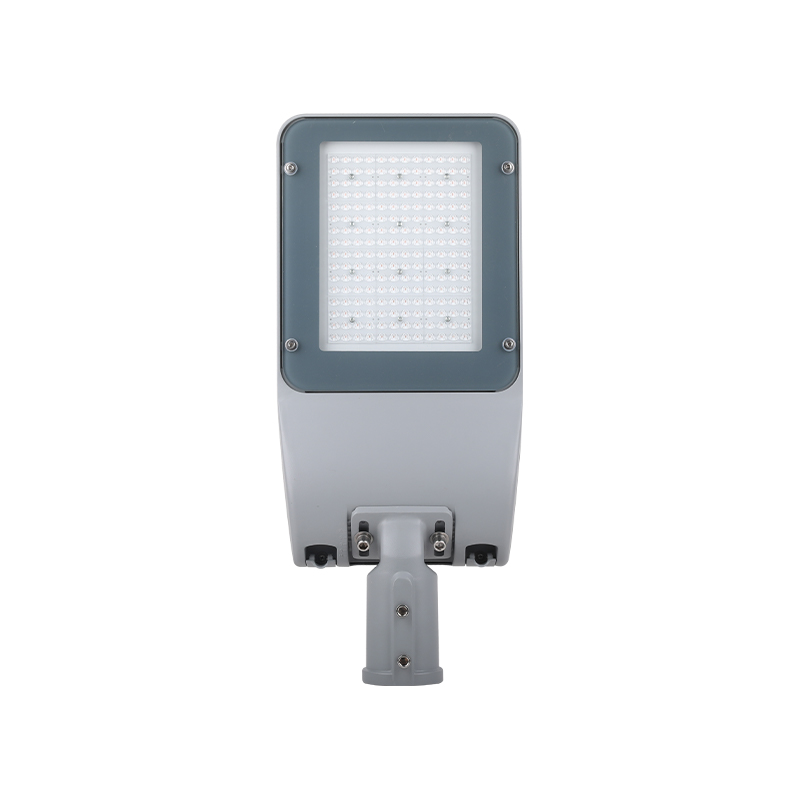

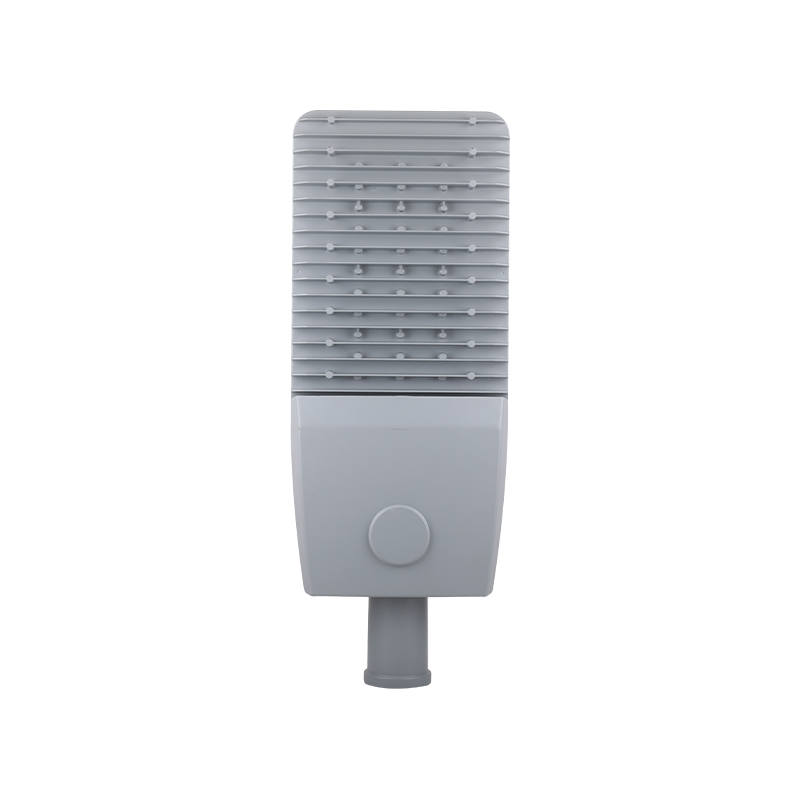

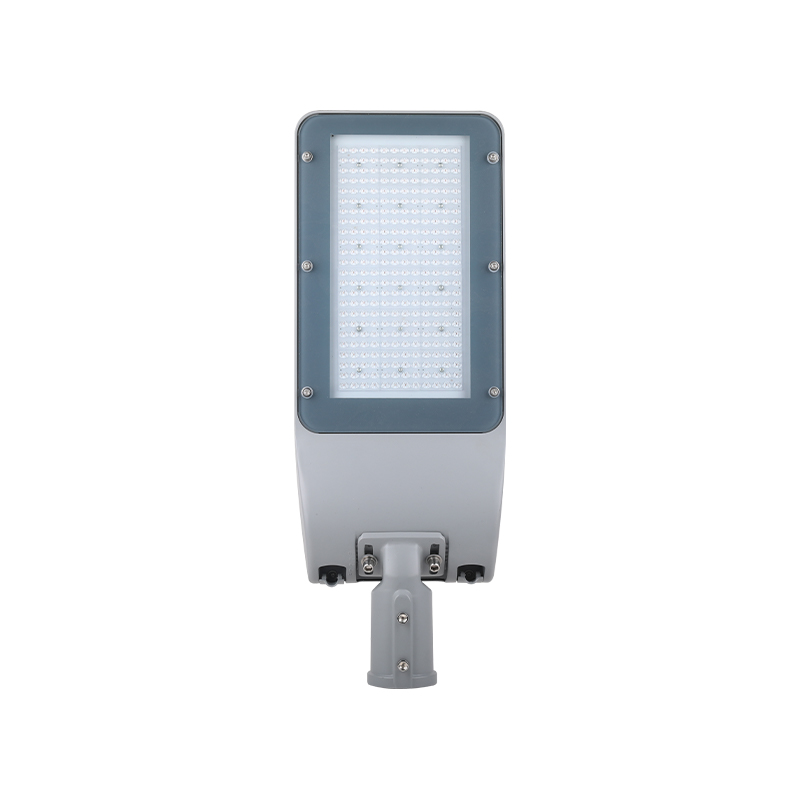

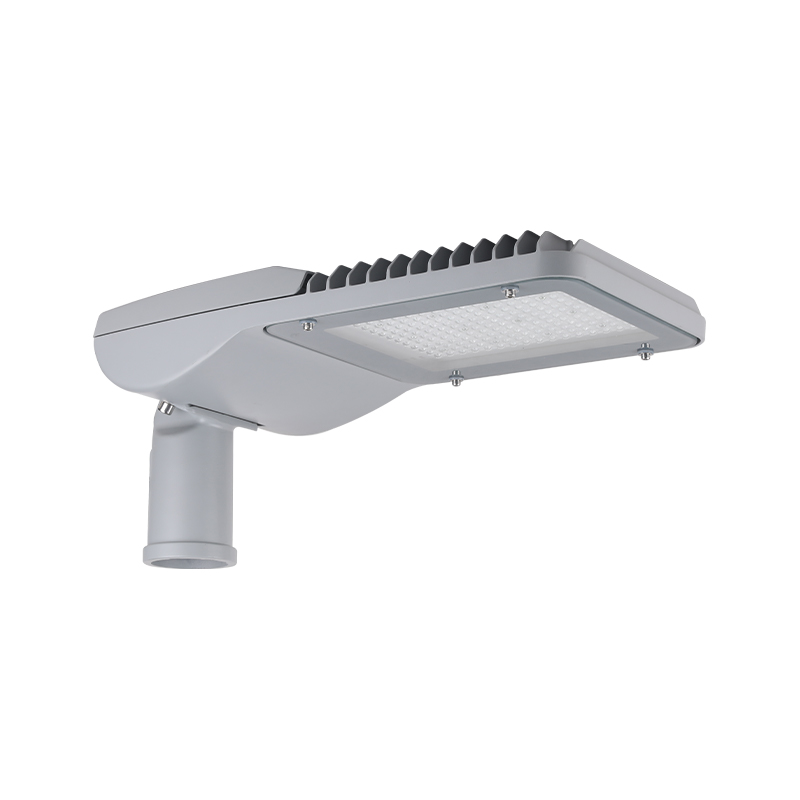

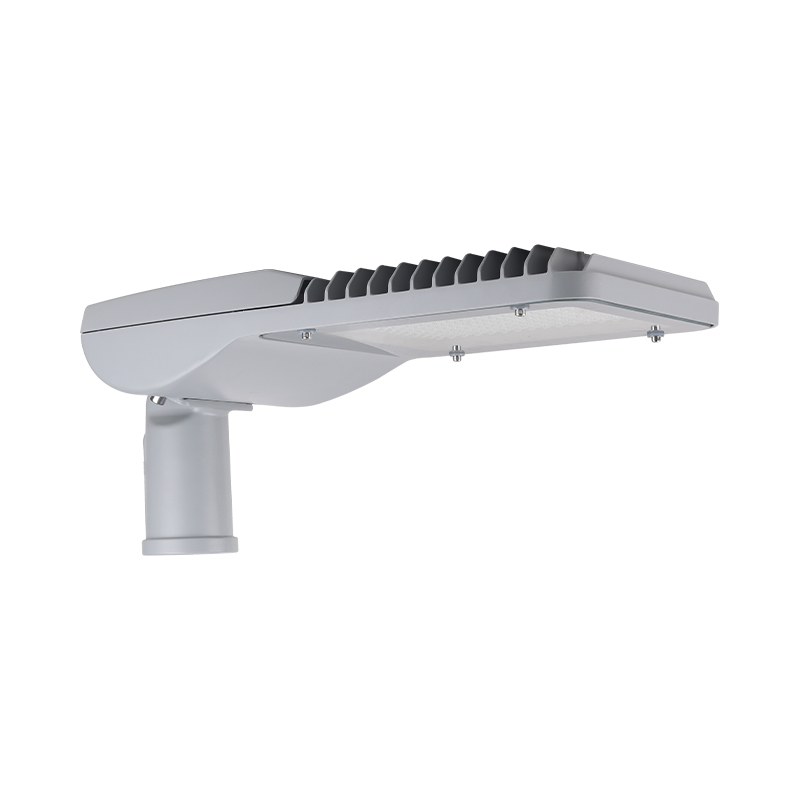

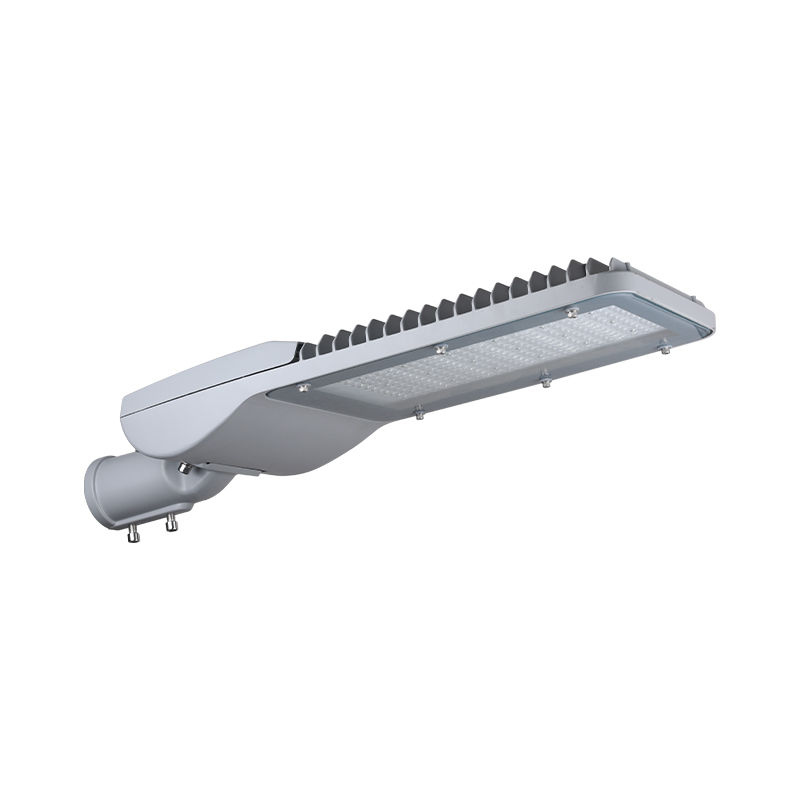

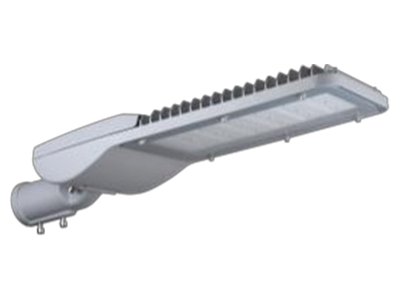

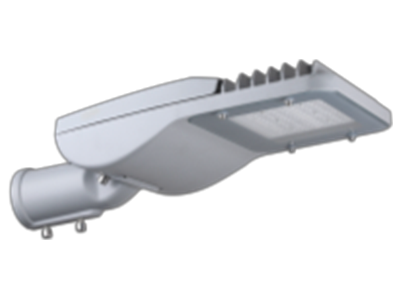

Корпус из литого алюминия высокого давления Атлантический светодиод PRO（ATLANTIC PRO） LED Уличные фонари

Описание продукта

ФУНКЦИИ
1. Шесть стандартных размеров, повышенная экономичность проектов
Светодиодный чип 5050/3030, световой поток 120–180 лм/Вт. Корпус из литого под высоким давлением алюминия с прочным коррозионно-стойким полиэфирным порошковым покрытием.
2. Степени защиты IP66, IK09; СПД 10 кВ/20 кВ (опционально)
3. Регулируемый угол наклона патрубка 0±15°

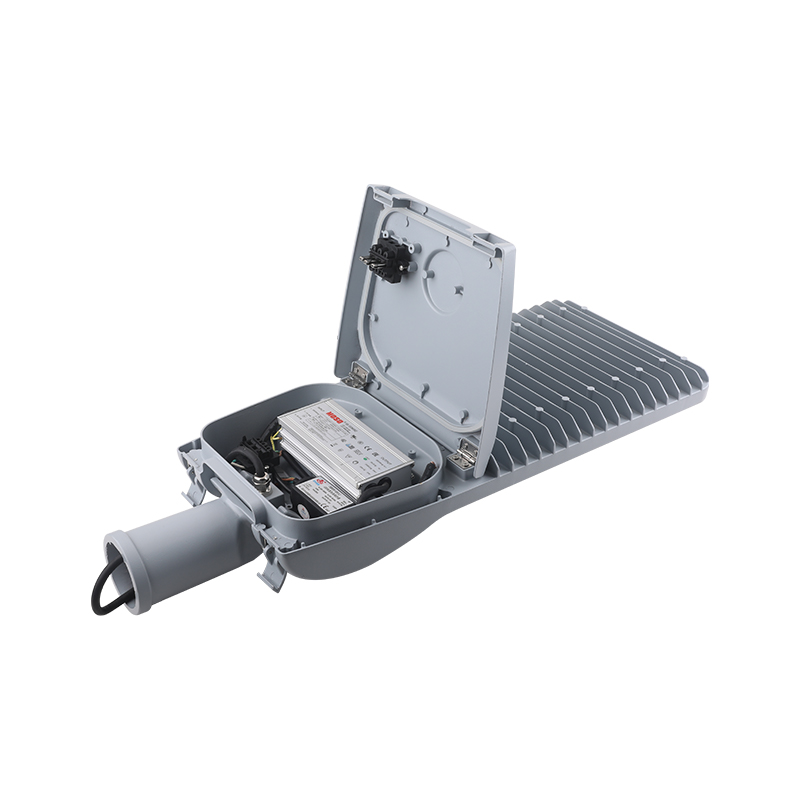

4. Уникальная съемная конструкция для быстрого обслуживания
Безинструментальная быстрая разборка верхнего корпуса и плат привода облегчает осмотр, ремонт и замену внутренних компонентов, повышая эффективность обслуживания оборудования.
5. Опциональные компоненты и пятилетняя гарантия
Предохранительный выключатель / Фотоэлемент / Короткая крышка/ Интеллектуальный датчик (опционально по запросу). Гарантия 5 лет.

ОСНОВНЫЕ ПРИМЕНЕНИЯ

ROAD & HIGHWAY

МОСТЫ

URBAN & RESIDENTIAL AREAS

SQUARE & PEDESTRIAN AREAS

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

СПЕЦ	МИНИ	МИДИ	МАКСИ
Мощность	30-75 Вт	80-150 Вт	150-200 Вт
Входное напряжение	100–277 В/50–60 Гц
Цветовая температура	3000-6500К
Индекс цветопередачи	ЦНИИ>70
Рабочая температура	-40℃~+50℃
Материал корпуса	АЦП12
Защита от проникновения	IP66
Ударная вязкость	IK08/IK09 опционально
Защита от перенапряжения	10КВ/20КВ
Диффузор	Закаленное стекло
патрубок диаметр	50 мм/60 мм
Масса	4,3 кг	5,6 кг	6,8 кг

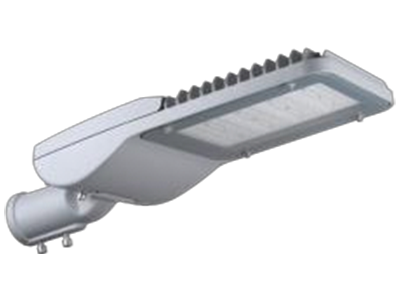

ДИЗАЙН В ДЕТАЛЯХ

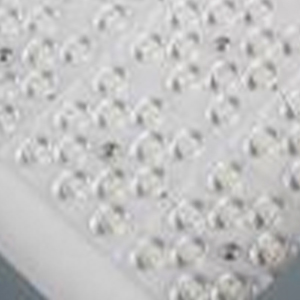

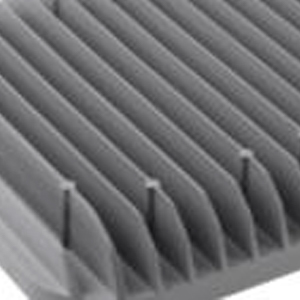

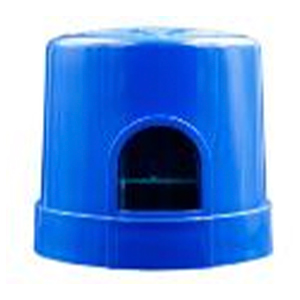

Тело Прочный литой алюминиевый корпус с антикоррозийным полиэфирным порошковым покрытием.	Фотоконтроль (опционально) Optional with NEMA socket & phoкcell/shorting cap.	Светодиодные чипы Lumileds 3030 & 5050 led chips with luminaire эффективность вверх to 150lm/w, long lifespan 50000 hours.

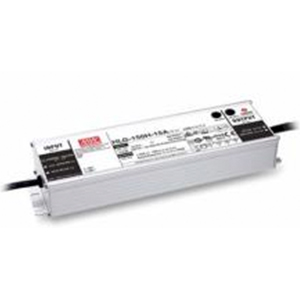

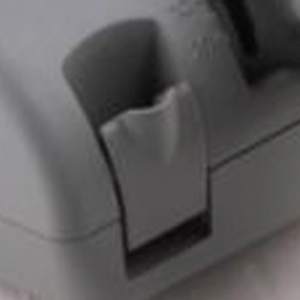

Блок питания Высокопроизводительный светодиодный драйвер - затемнение 0-10 В по запросу - Марка водителя может выбирать между МОСО, Минвелл, Филипс, Осрам.	Пряжки Открытие отсека передач без инструментов, простота обслуживания.	патрубок Широкий регулируемый угол от 0° до ±15° для бокового входа и монтажа на стойке.

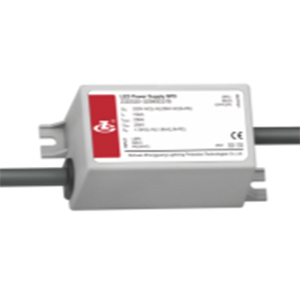

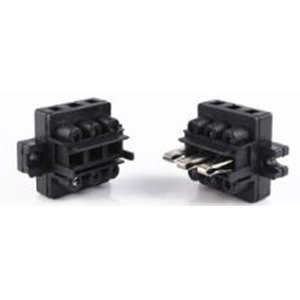

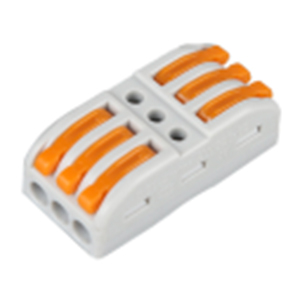

Разъединитель питания Автоматическое выключение светильника при открытии отсека передач и включение после закрытия, безопасность работников во время технического обслуживания.	Разъем Быстросъемный разъем без инструментов, экономия времени.	СПД Устройство защиты от перенапряжения 10 кВ (20 кВ дополнительно), более надежная защита светодиодного блока питания.

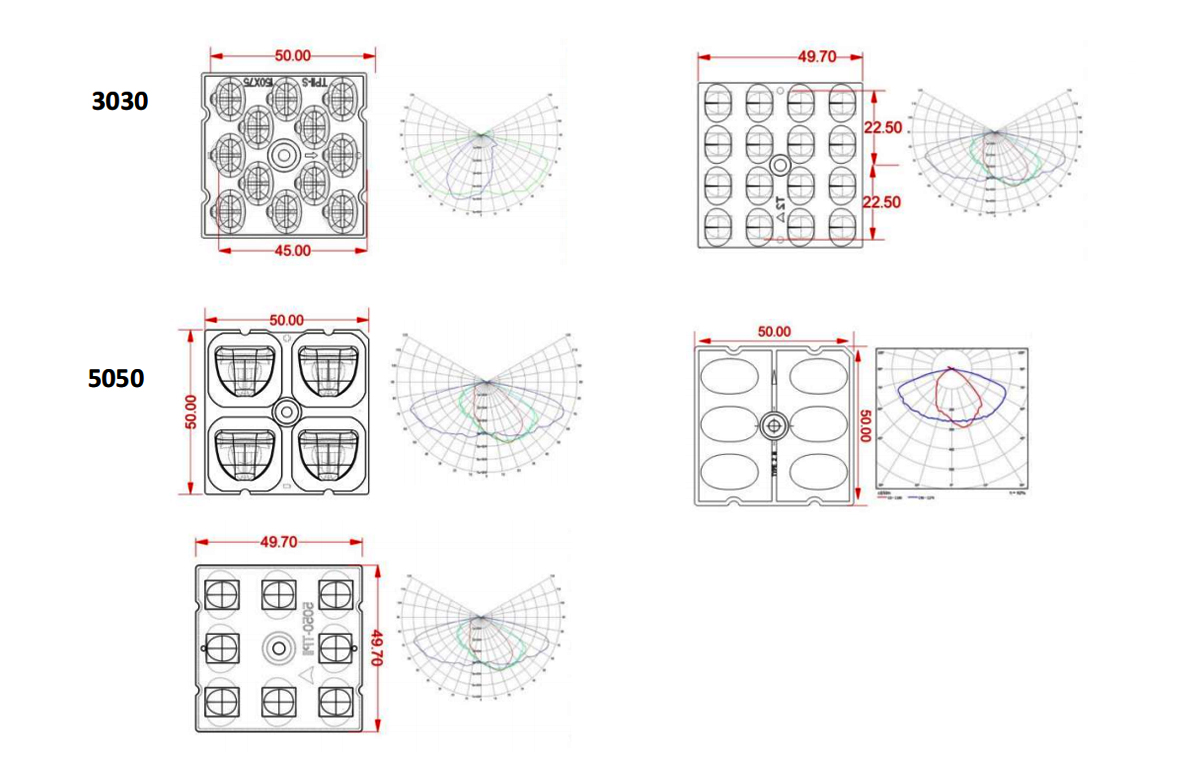

ОПТИКА В НАЛИЧИИ

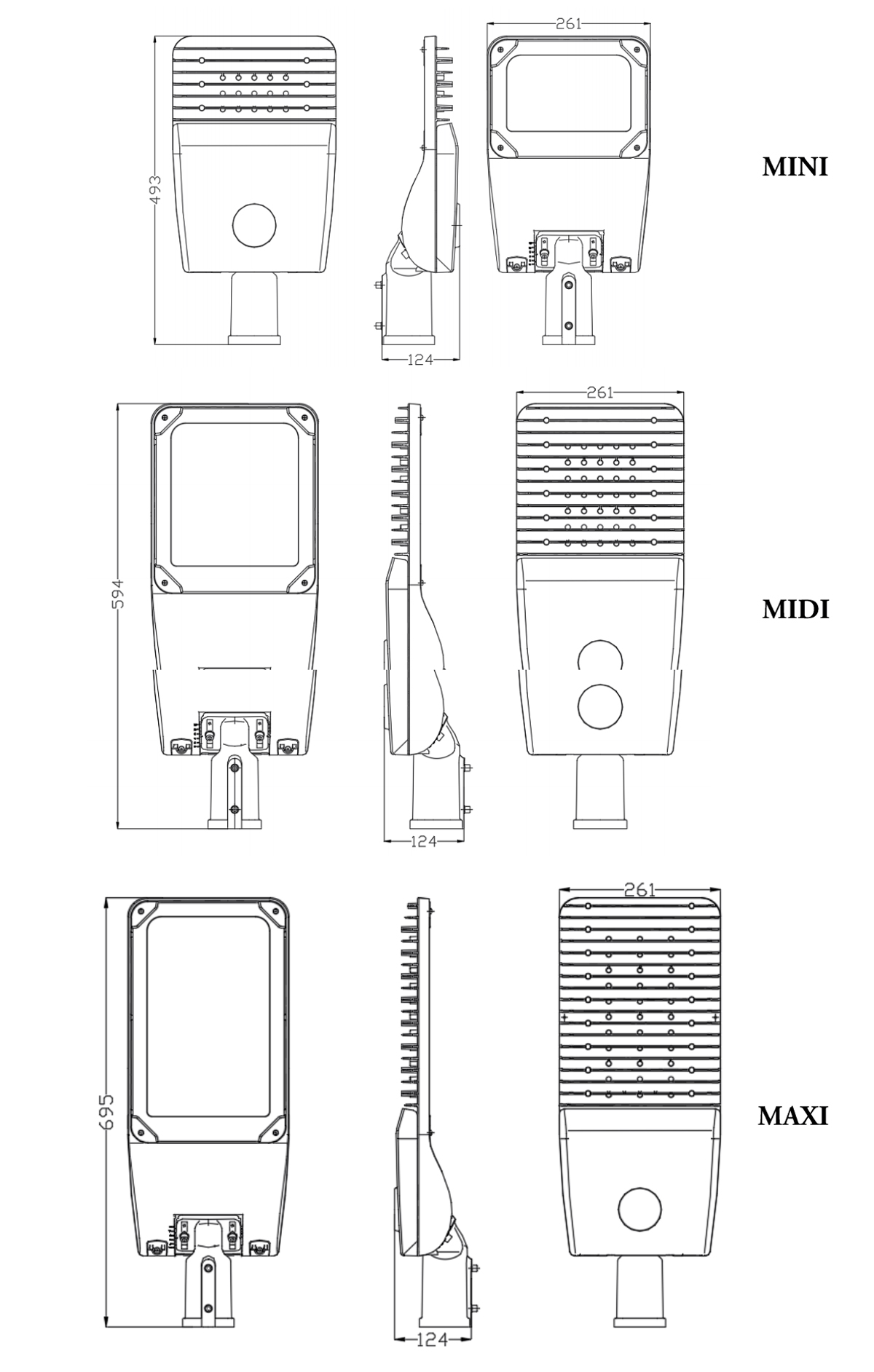

РАЗМЕРЫ (мм)


ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА

Примечание:
- Мощность может быть настроена по запросу проекта.
- Стандартный цвет окраски корпуса светло-серый, по запросу возможна покраска в другой цвет.

ЛОГИСТИКА ДАННЫЕ

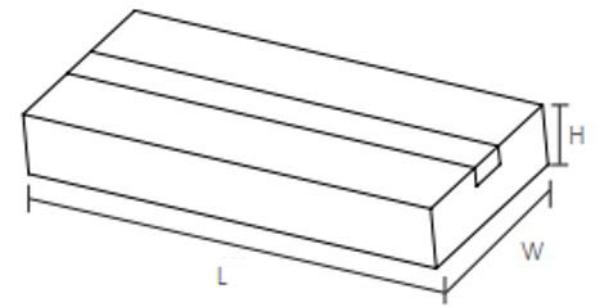

МОДЕЛЬ	Упаковочная единица (шт/коробка)	Размер коробки (мм) (Длина*Ширина*Высота)	Вес нетто	Вес брутто	Объем
АТЛАНТИК ПРО МИНИ	1	510*280*180 мм	4,3 кг	4,8 кг	25,7 дм³
АТЛАНТИКПРО МИДИ	1	610*280*180 мм	5,6 кг	6,2 кг	30,7 дм³
АТЛАНТИКПРО МАКСИ	1	710*280*180 мм	6,8 кг	7,5 кг	35,7дм³

УСТАНОВКА

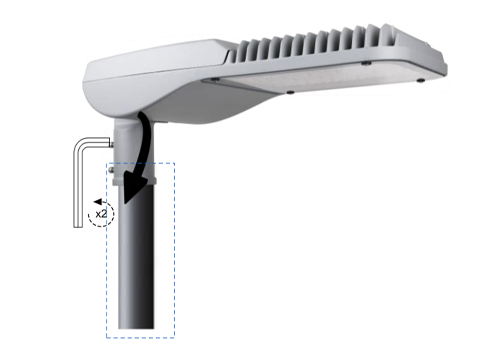

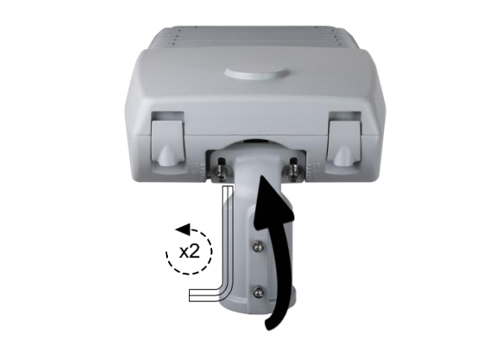

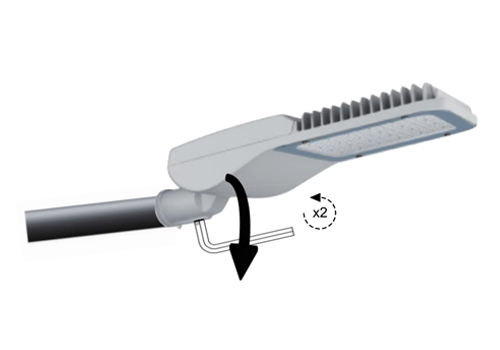

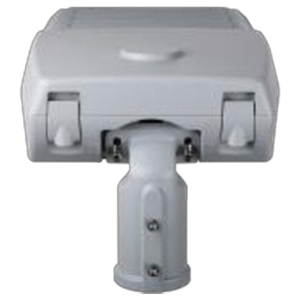

Закрепите светильник на опоре с помощью шестигранного ключа.	Ослабьте винты шестигранным ключом и поверните втулку в положение бокового входа.

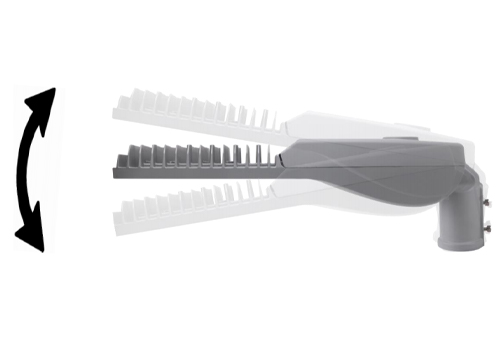

Для установки светильника требуется только один ручной инструмент.	От -15° до 15°.

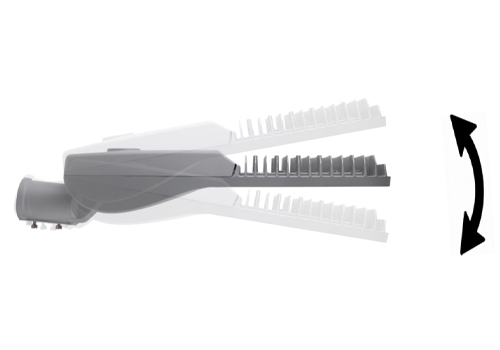

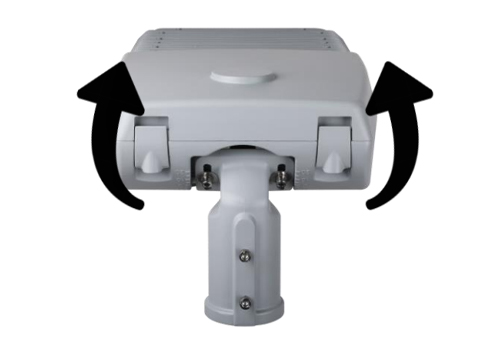

От -15° до 15°, угол патрубка можно регулировать на -15°, -10°,0°,5°, 10°,15°.	Нажмите две пряжки, чтобы открыть отсек для шестерен.

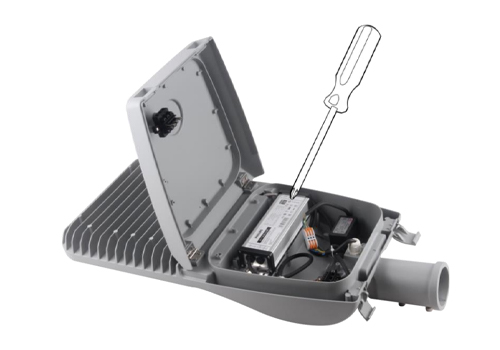

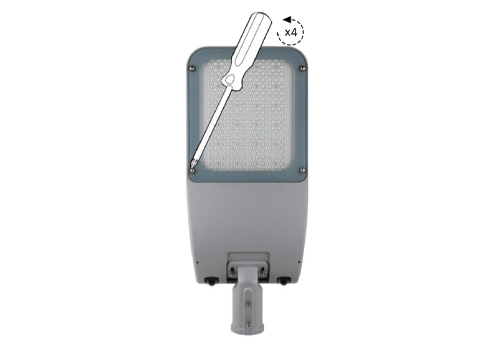

Установите крышку отсека передач в заблокированное положение, с помощью крестовой отвертки ослабьте винты и замените неисправные электронные компоненты, затем заблокируйте отсек передач.	Ослабьте винты и снимите стекло, затем продолжайте ослаблять винты, закрепленные на печатной плате, удалите неисправную печатную плату и замените ее новой. Шаг за шагом соедините и затяните каждую часть.
