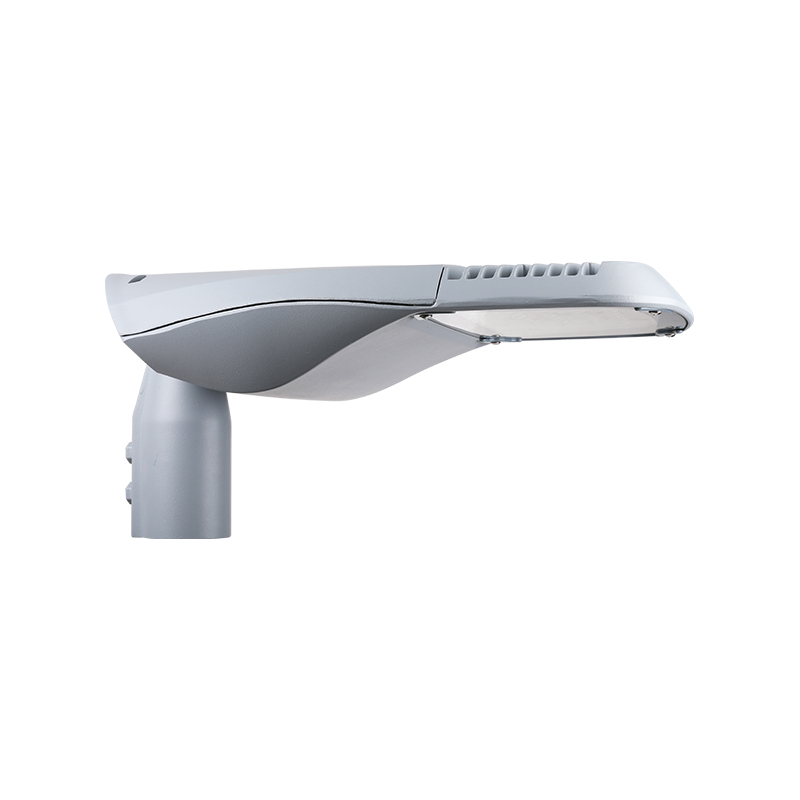

Светодиодный чип SMD 3030/5050 серии FORTUNE Светодиодный уличный светильник

Описание продукта

Серия FORTUNE предлагает три размера для различных сценариев применения, что значительно повышает гибкость и экономическую эффективность проектов. При этом устройство поддерживает регулируемые угловые розетки, способные удовлетворить разнообразные требования к монтажу (боковой вход или установка сверху колонны), обеспечивая максимальное удобство для пользователей.
В части обслуживания устройство позволяет легко открывать коробку передач без инструментов и удобно заменять лоток передач, что значительно снижает сложность обслуживания и продлевает срок службы. Конструкция оптической линзы обеспечивает асимметричное распределение света, эффективно снижает блики и улучшает равномерность освещения, создавая комфортные визуальные условия для пользователей. Светодиодный источник света и модульная конструкция коробки передач обладают потенциалом для будущих модернизаций: пользователи могут легко заменить их по мере необходимости для дальнейшего повышения производительности оборудования.

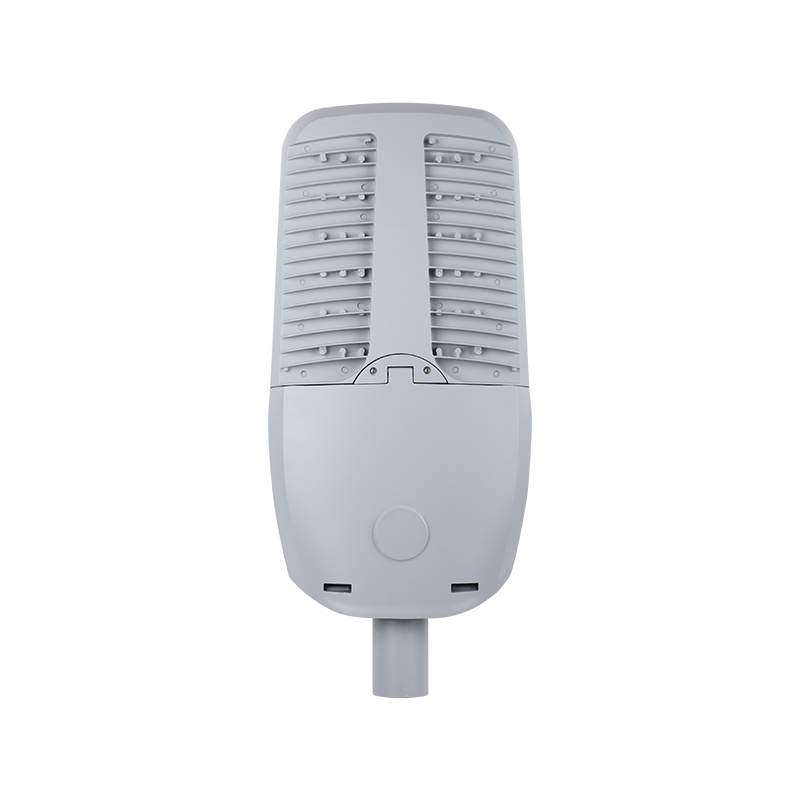

Корпус изготовлен из литого под высоким давлением алюминия и покрыт коррозионно-стойким полиэфирным порошковым покрытием. Это не только обеспечивает долговечность, но и высокую коррозионную стойкость, позволяя адаптироваться к различным сложным условиям эксплуатации. В конструкции радиатора используется эффективная технология рассеивания тепла, обеспечивающая стабильность и безопасность оборудования при длительной эксплуатации и продлевающая его срок службы.

ОСНОВНЫЕ ПРИМЕНЕНИЯ

ROAD & HIGHWAY

МОСТЫ

URBAN & RESIDENTIAL AREAS

SQUARE & PEDESTRIAN AREAS

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

СПЕЦ	МИНИ	МИДИ	МАКСИ
Мощность	50-80 Вт	80-150 Вт	100-200 Вт
Входное напряжение	100–277 В/50–60 Гц
Цветовая температура	3000-6500К
Индекс цветопередачи	ЦНИИ>70
Рабочая температура	-40℃~+50℃
Материал корпуса	АЦП12
Защита от проникновения	IP66
Ударная вязкость	ИК08
Защита от перенапряжения	10КВ/20КВ
Диффузор	Закаленное стекло
Диаметр патрубка	60 мм
Масса	5,9 кг	7,5 кг	8,8 кг

ДИЗАЙН В ДЕТАЛЯХ

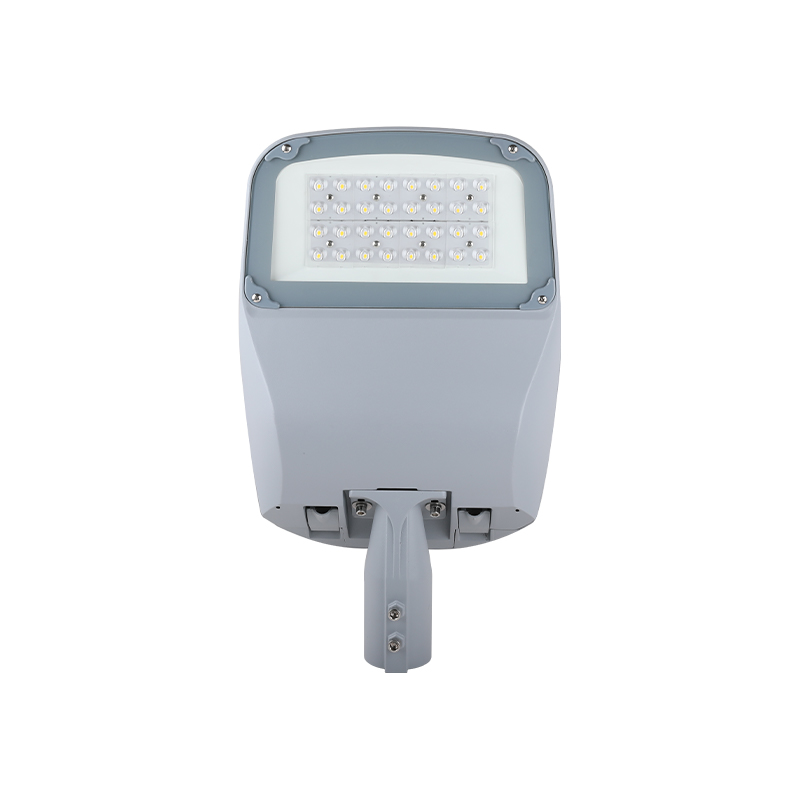

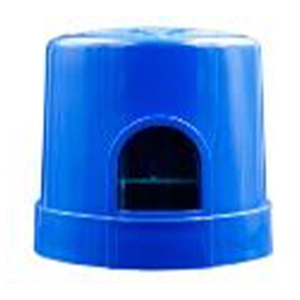

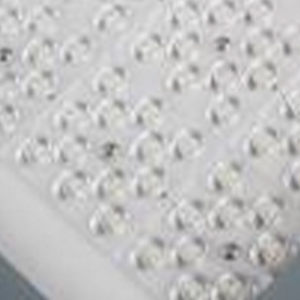

Светодиодные чипы Lumileds 3030 & 5050 led chips with luminaire efficiency up to 150льм/Вт, long lifespan 50000 hours.	Фотоконтроль (опционально) Optional with NEMA socket & photocell /shorting cap.

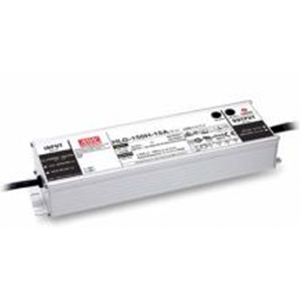

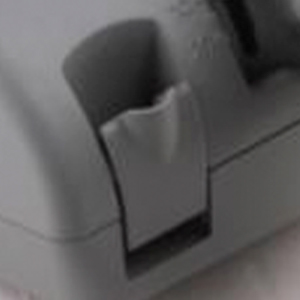

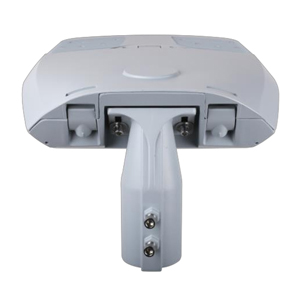

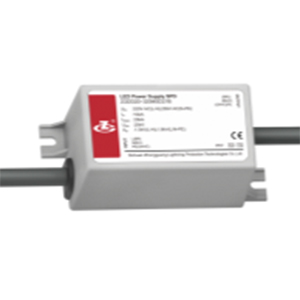

Блок питания Высокопроизводительный светодиодный драйвер -0-10 В затемнение по запросу -Бренд водителя может выбирать между МОСО, Минвелл, Филипс, Осрам.	Пряжки Открытие отсека передач без инструментов, простота обслуживания.

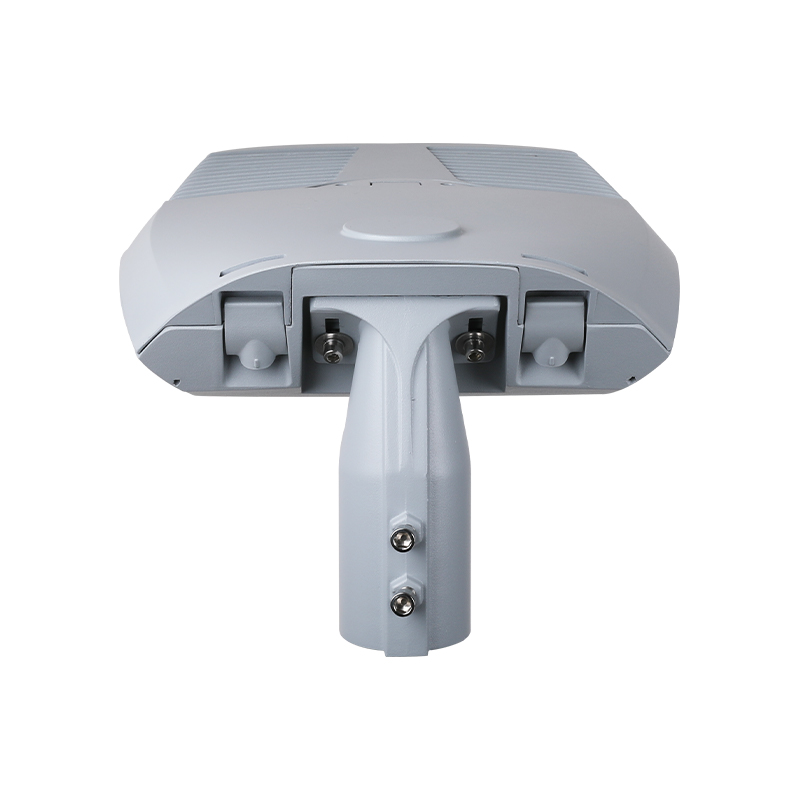

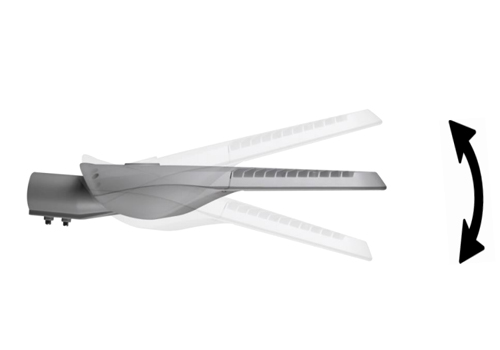

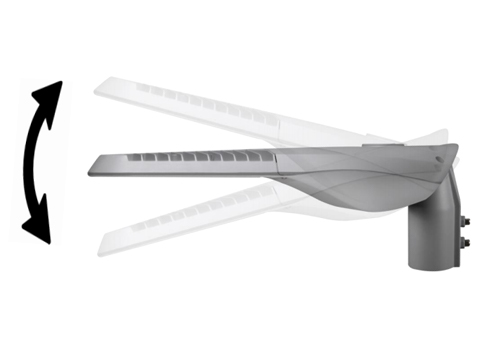

патрубок Широкий регулируемый угол от 0° до ±15° для бокового входа и монтажа на стойке.	Разъединитель питания Автоматическое выключение светильника при открытии отсека передач и включение после закрытия, безопасность работников во время технического обслуживания.

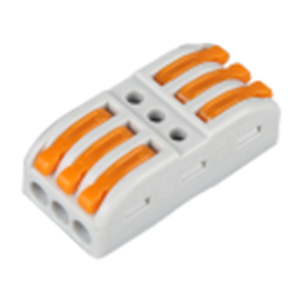

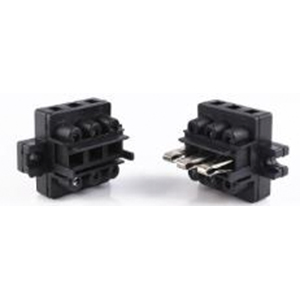

Разъем Быстросъемный разъем без инструментов, экономия времени.	СПД Устройство защиты от перенапряжения 10 кВ (20 кВ дополнительно), более надежная защита светодиодного блока питания.

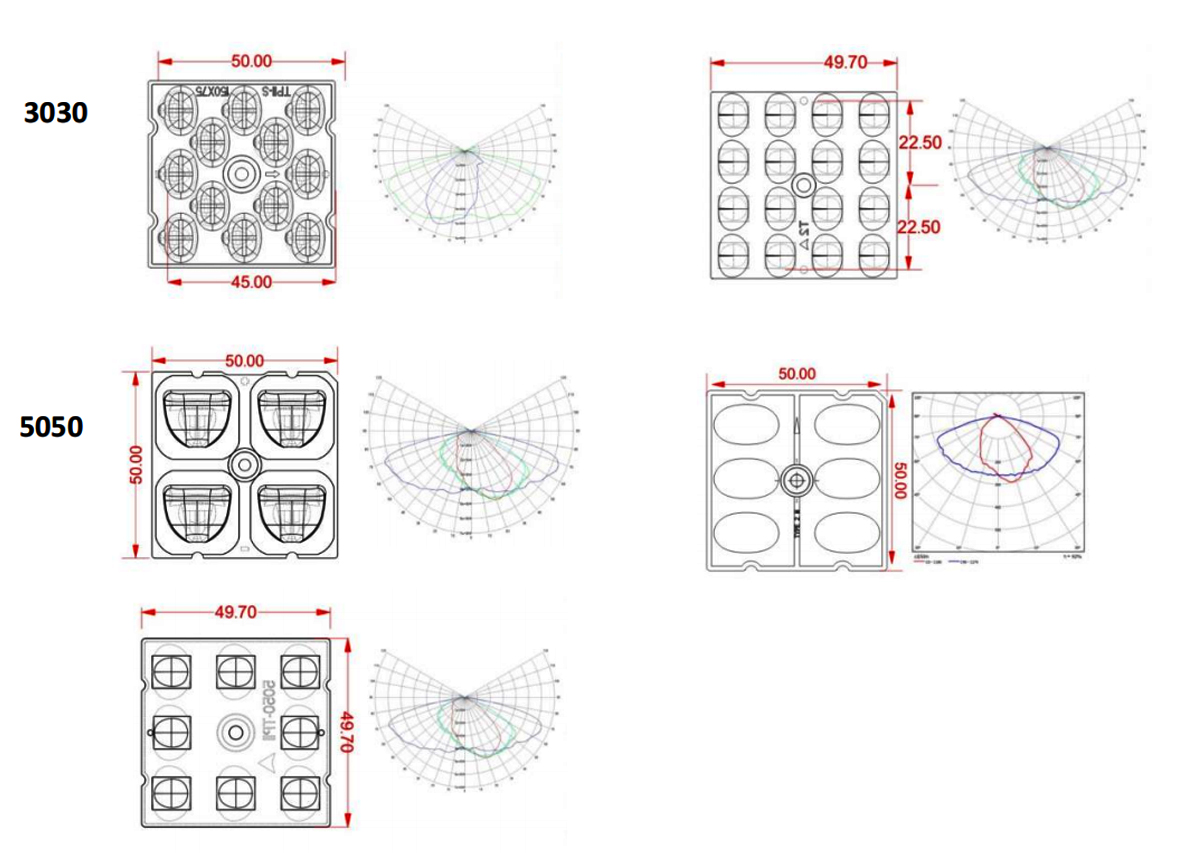

ОПТИКА В НАЛИЧИИ

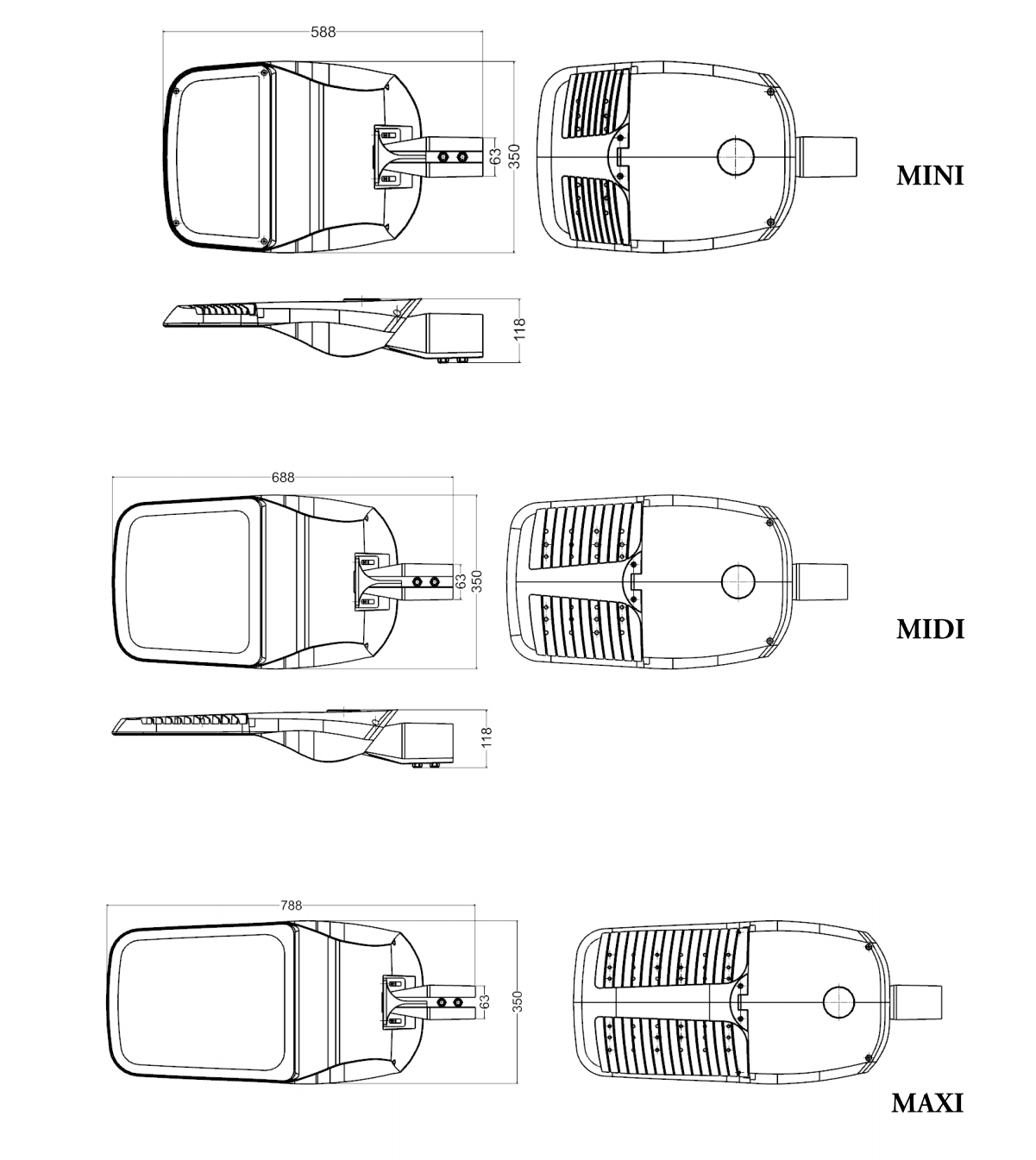

РАЗМЕРЫ (мм)


ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА

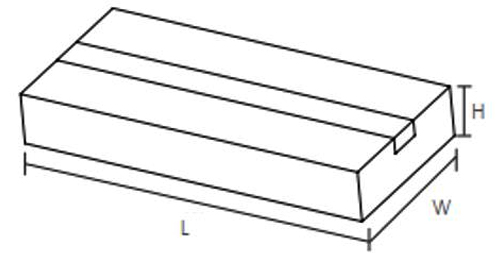

ЛОГИСТИКА ДАННЫЕ

МОДЕЛЬ	Упаковочная единица (шт/коробка)	Размер коробки (мм) (Длина*Ширина*Высота)	Вес нетто	Вес брутто	Объем
ФОРТУНА МИНИ	1	630*390*180 мм	5,9 кг	6,5 кг	44,2 дм³
ФОРТУНА МИДИ	1	730*390*180 мм	7,5 кг	8,3 кг	51,2 дм³
ФОРТУНА МАКСИ	1	830*390*180 мм	8,8 кг	9,8 кг	58,3 дм³

УСТАНОВКА

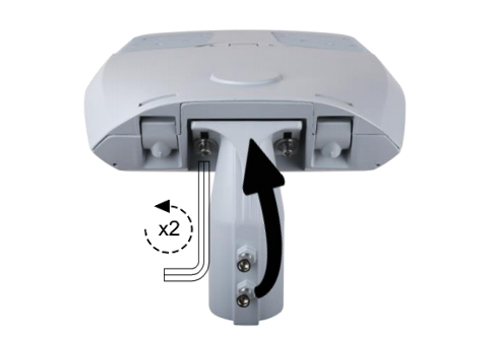

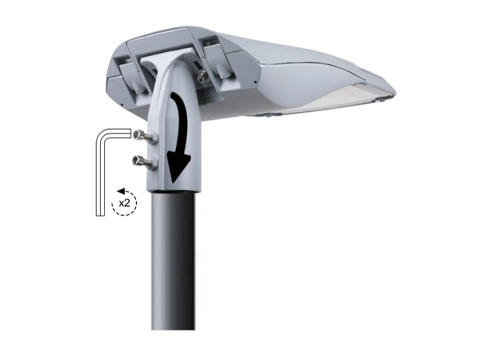

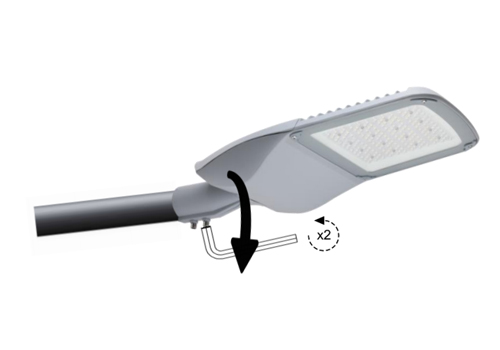

Закрепите светильник на опоре с помощью шестигранного ключа.	Ослабьте винты шестигранным ключом и поверните втулку, отрегулировав ее до положения бокового входа.

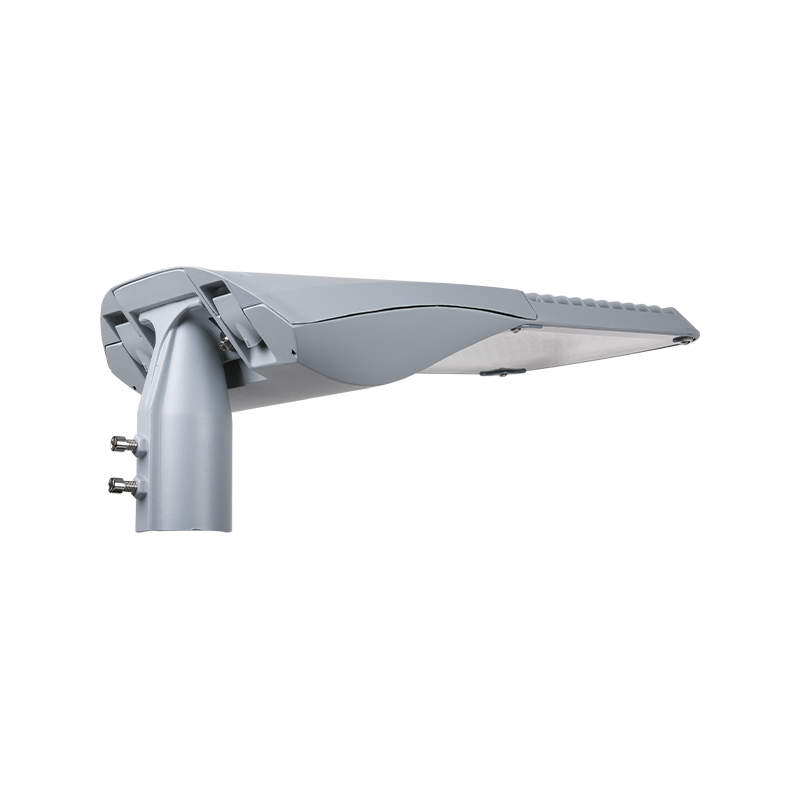

Для установки светильника требуется только один ручной инструмент.	От -15° до 15°. Угол патрубка можно регулировать на -15°,-10°,0°,5°,10°,15°.

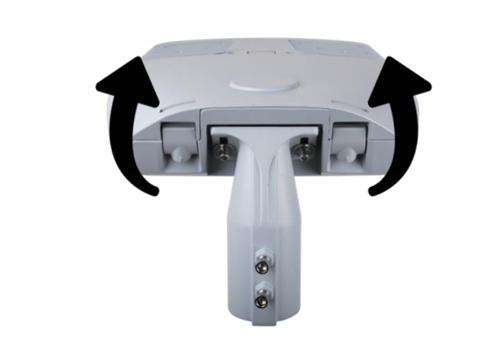

от -15° до 15° Угол патрубка можно регулировать на -15°,-10°,0°,5°,10°,15°.	Нажмите две пряжки, чтобы открыть отсек для шестерен.

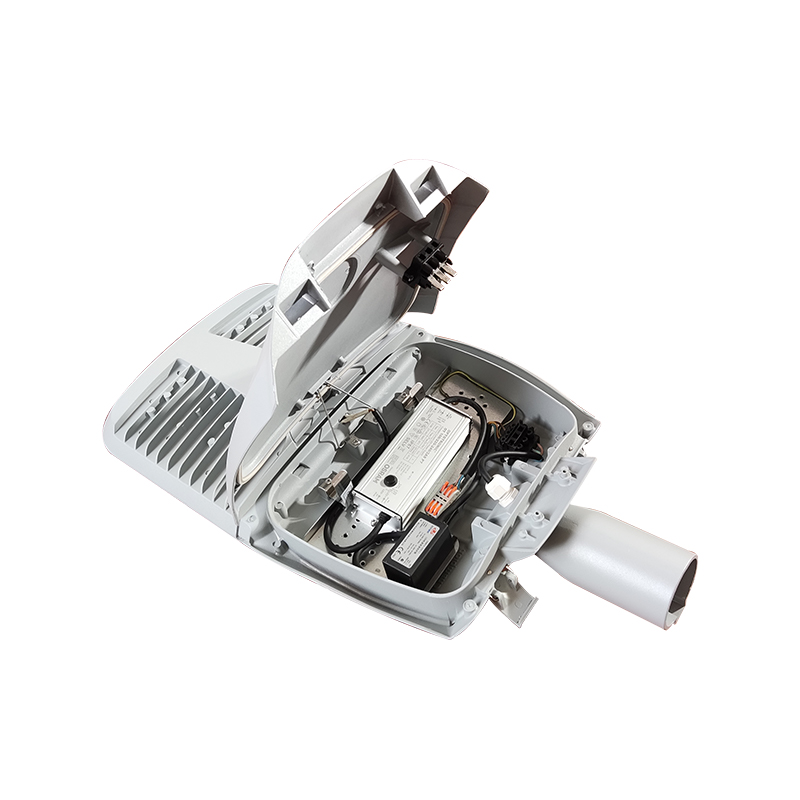

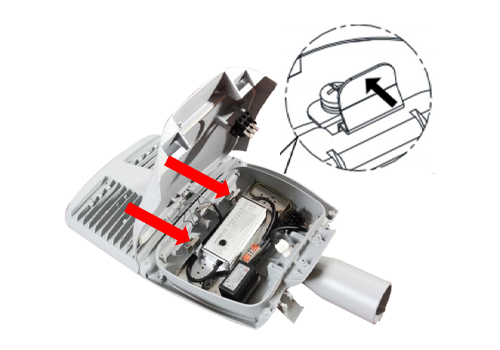

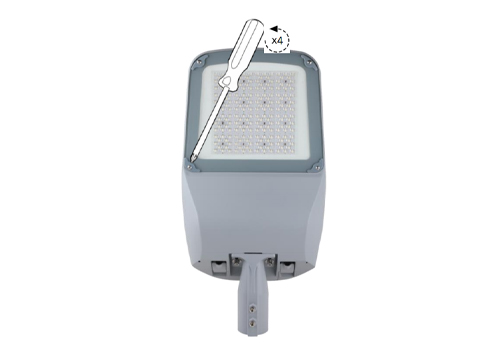

Установите крышку отсека передач в заблокированное положение, нажмите на 2 зажима за ленту и выньте пластину коробки передач, замените неисправные электронные детали новыми, затем зафиксируйте отсек передач.	Ослабьте винты и снимите стекло, затем продолжайте ослаблять винты, зафиксированные на печатной плате, удалите неисправную печатную плату и замените ее новой. Шаг за шагом соедините и затяните каждую часть.
