Модульный двигатель серии FORTUNE MODULAR Светодиодный уличный фонарь

Описание продукта

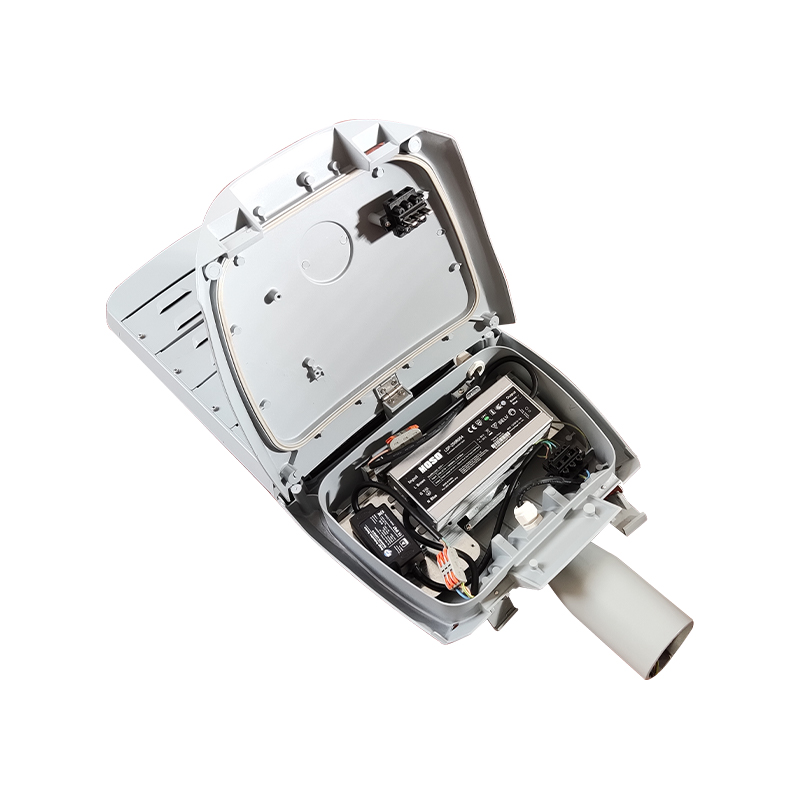

Модель FORTUNE MODULAR обладает рядом существенных преимуществ. Ее конструкция и функциональные возможности отражают ключевые характеристики: эффективность, гибкость и ориентацию на будущее. Зубчатый отсек и зубчатый лоток легко открываются и заменяются без использования инструментов, что значительно упрощает процесс технического обслуживания и повышает работоспособность и надежность оборудования.
Конструкция модульного светодиодного драйвера позволяет гибко расширять количество модулей — от одного до шести. Это не только удовлетворяет требования различных сценариев применения, но и значительно повышает экономическую эффективность, обеспечивая пользователям более высокую степень гибкости и адаптируемости.
Изделие выполнено из литого под высоким давлением алюминия и покрыто коррозионно-стойким полиэфирным порошковым покрытием, что гарантирует долговечность и устойчивость оборудования в суровых условиях эксплуатации. Конструкция гнезда с регулируемым углом наклона обеспечивает возможность монтажа с боковым входом и установки на верхней части колонны, что дополнительно повышает удобство и универсальность установки.

ОСНОВНЫЕ ПРИМЕНЕНИЯ

ROAD & HIGHWAY

МОСТЫ

URBAN & RESIDENTIAL AREAS

SQUARE & PEDESTRIAN AREAS

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

СПЕЦ	М01	М02	М03	М04	М05	М06
Мощность	30-60 Вт	60-120 Вт	90-180 Вт	120-240 Вт	150-300 Вт	180-360 Вт
Входное напряжение	100–277 В/50–60 Гц
Цветовая температура	3000-6500К
Индекс цветопередачи	ЦНИИ > 70
Рабочая температура	-40℃ ~ +50℃
Материал корпуса	АЦП12
Защита от проникновения	IP66
Ударная вязкость	ИК08
Защита от перенапряжения	10КВ/20КВ
Диаметр патрубка	60 мм
Масса	6,0 кг	7,2 кг	8,4 кг	9,5 кг	10,8 кг	12,2 кг

ДИЗАЙН В ДЕТАЛЯХ

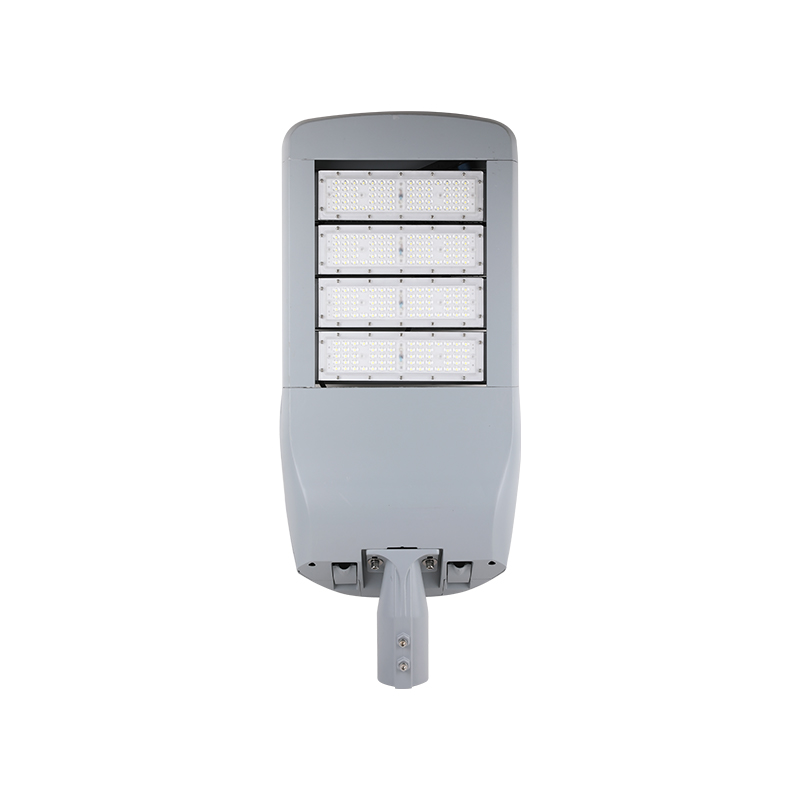

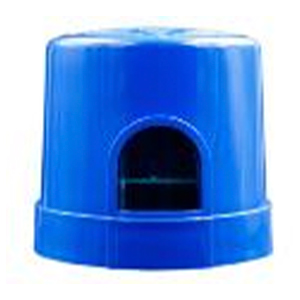

Светодиодный модуль Дополнительный модуль Multiled с эффективностью светильника до 160 лм/Вт, длительный срок службы 50 000 часов.	Фотоконтроль (опционально) Optional with NEMA socket & phoкcell/shorting cap.

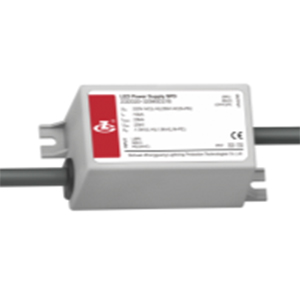

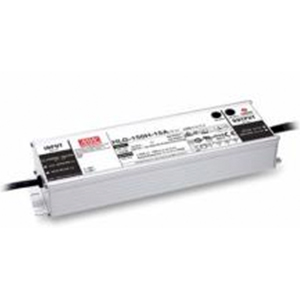

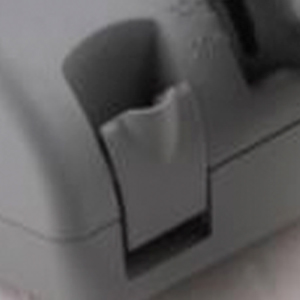

Блок питания Высокопроизводительный светодиодный драйвер - затемнение 0-10 В по запросу - Марка водителя может выбирать между МОСО, Минвелл, Филипс, Осрам.	Пряжки Открытие отсека передач без инструментов, простота обслуживания.

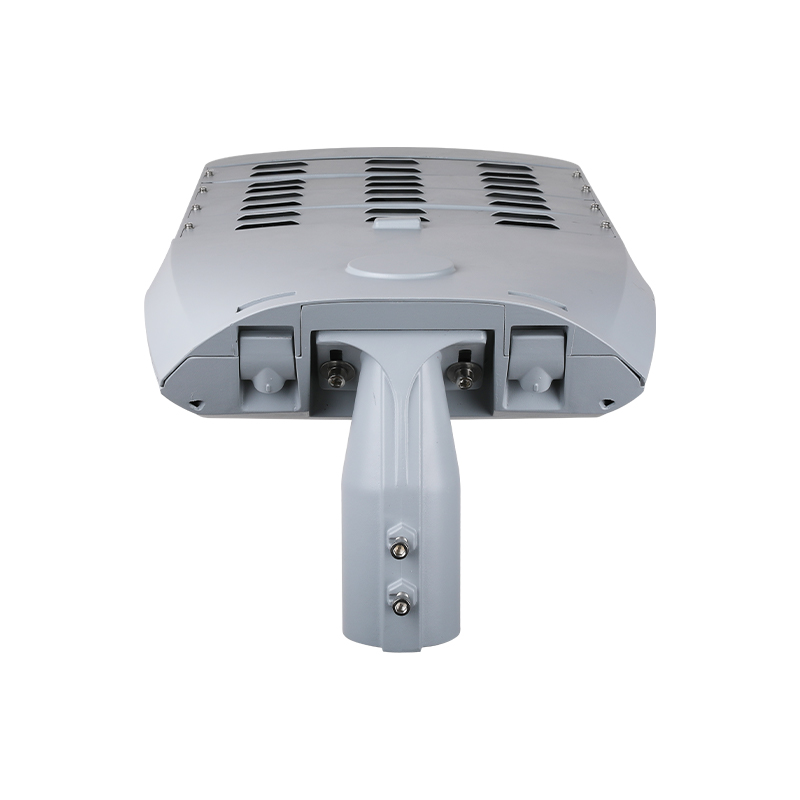

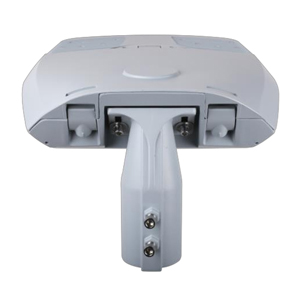

патрубок Широкий регулируемый угол от 0℃±15℃ для бокового входа и монтажа на стойке.	Разъединитель питания Автоматическое включение светильника при открытии отсека передач и после закрытия, безопасность работников во время технического обслуживания.

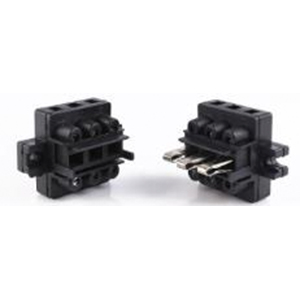

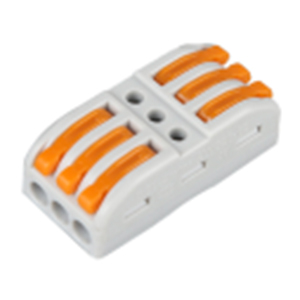

Разъем Быстросъемный разъем без инструментов, экономия времени.	СПД Устройство защиты от перенапряжения 10 кВ (20 кВ дополнительно), более надежная защита светодиодного блока питания.

В НАЛИЧИИ СВЕТОДИОДНЫЙ МОДУЛЬ

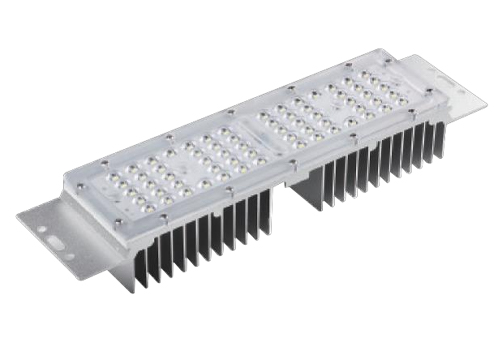

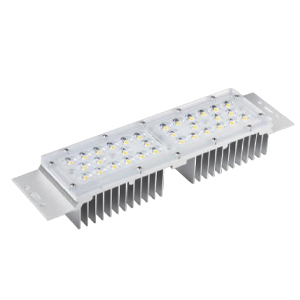

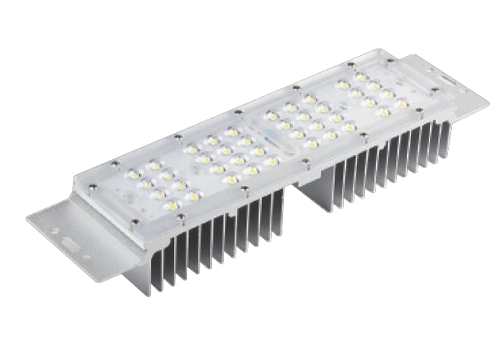

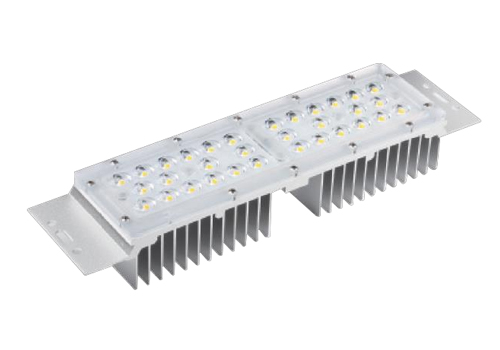

5050 СВЕТОДИОДНЫЙ МОДУЛЬ Количество светодиодов: 32 шт. Мощность: 50 Вт	3030 СВЕТОДИОДНЫЙ МОДУЛЬ Количество светодиодов: 40 шт. Мощность: 30 Вт

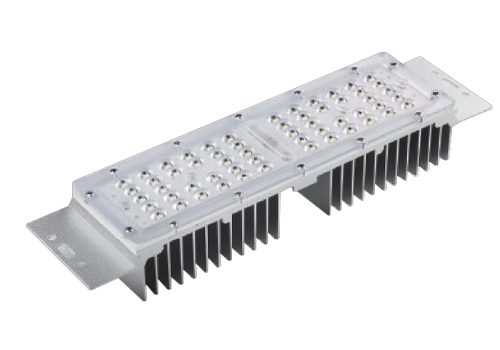

3030 СВЕТОДИОДНЫЙ МОДУЛЬ Количество светодиодов: 56 шт. Мощность: 50 Вт	3030 СВЕТОДИОДНЫЙ МОДУЛЬ Количество светодиодов: 64 шт. Мощность: 60 Вт

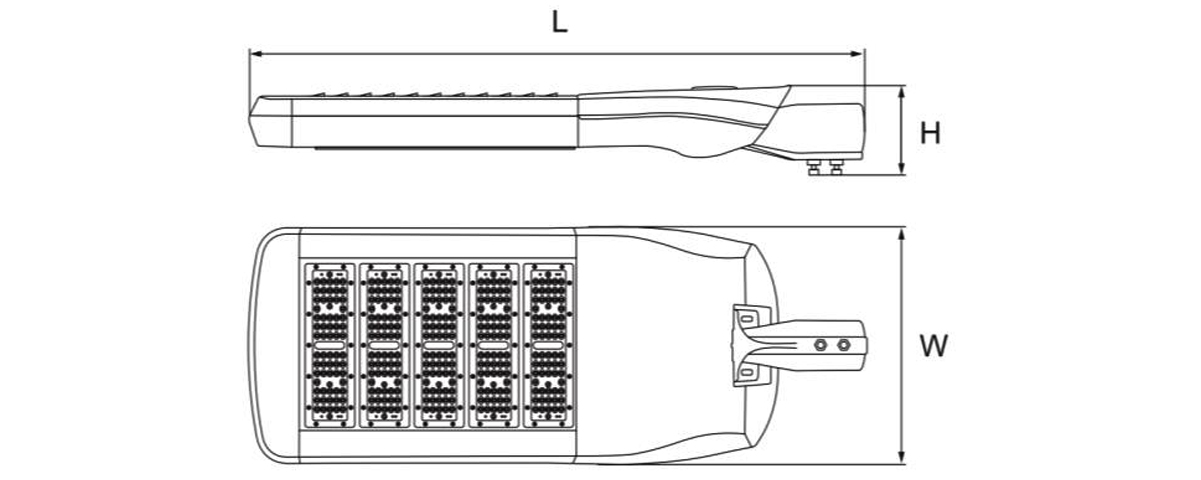

РАЗМЕРЫ (мм)

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА

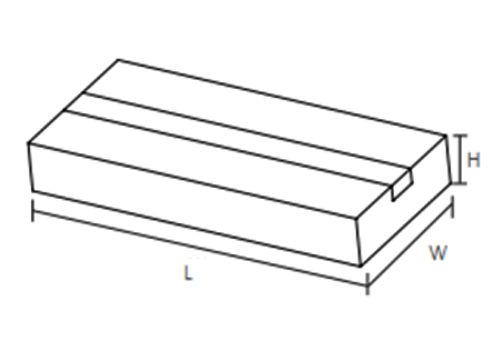

ЛОГИСТИКА ДАННЫЕ

УСТАНОВКА

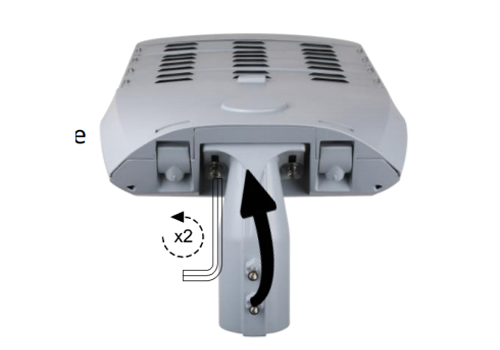

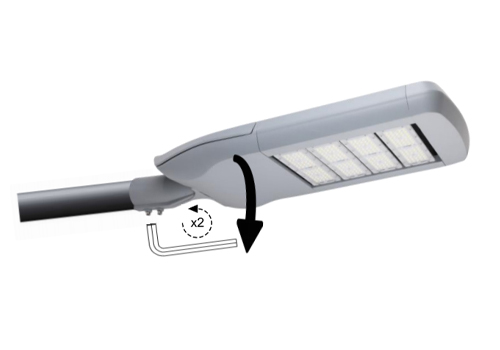

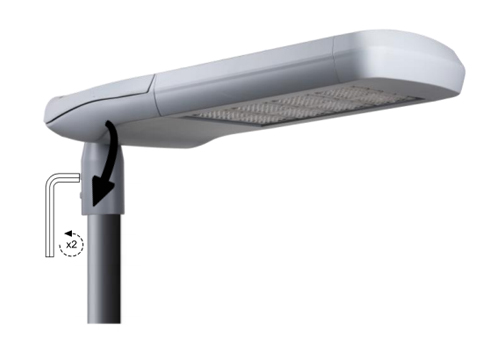

Закрепите светильник на опоре с помощью шестигранного ключа.	Ослабьте винты шестигранным ключом и поверните втулку в положение бокового входа.

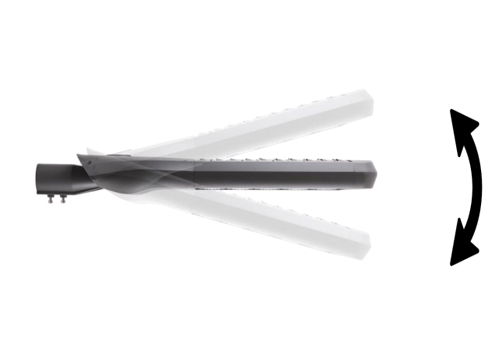

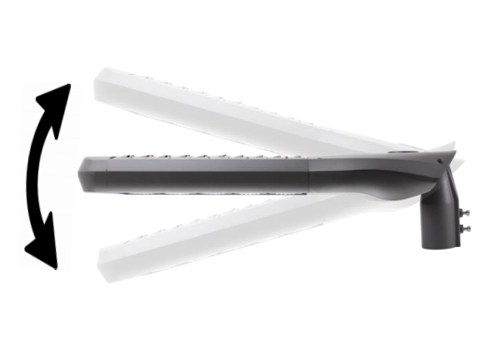

Для установки светильника требуется только один ручной инструмент.	Угол патрубка можно регулировать на -15°,-10°,0°,5°, 10°,15°.

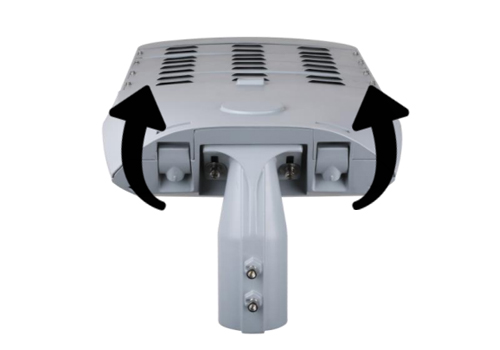

Угол патрубка можно регулировать на -15°,-10°,0°,5°, 10°,15°.	Нажмите две пряжки, чтобы открыть отсек для шестерен.

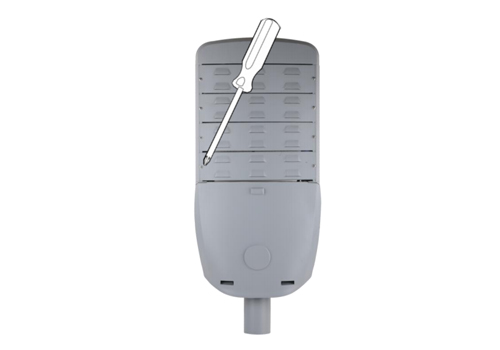

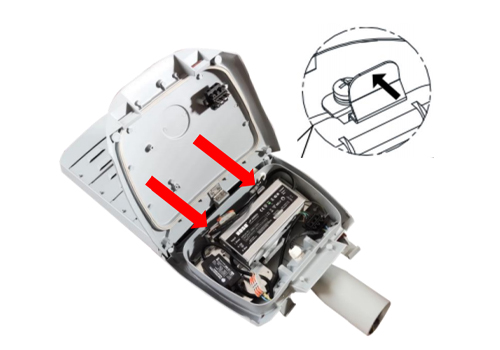

Установите крышку отсека передач в заблокированное положение, нажмите на 2 зажима за ленту и выньте пластину коробки передач, замените неисправные электронные детали новыми, затем зафиксируйте отсек передач.	Ослабьте заднюю крышку и снимите ее, затем продолжайте ослаблять винты, закрепленные на профиле, извлеките неисправный светодиодный модуль и замените новым. Шаг за шагом соедините и затяните каждую часть.
